打造中國國產視覺檢測AOI民族旗艦品牌。AOI系統產品有：離線式AOI全自動光學檢查儀/在線式AOI/在線式雙軌AOI/上下照雙面檢AOI/上下照兩面檢AOI/下照式在線AOI/桌面式小型AOI/LED加長尺寸非標AOI/非標定制AOI/檢DIP插件線AOI/在線單軌AOI等一系列適應于SMT表面貼裝行業的。
1.AOI放置工位：回流焊前 雙面檢查，對于印刷電路板SMT貼片與插件的PCB電路板雙面檢查焊接質量
2.AOI設備用途：用于SMT表面貼裝工藝。貼片質量檢查、焊接質量檢查。
3、中國國產品牌：中文: 深圳易科訊 英文： EKT 產地：中國深圳
4. 檢測內容：
· 元件本體檢查：缺件，元件錯件，極性相反，元件裝反，元件偏移 立碑 側立 異物 零件絲印等;
· 電極檢查：電極偏位
· 周邊檢查：異物，橋接
錫少或無錫，錫多，橋接，錫球，氣孔，缺件
· 移位/歪斜，高翹，極性，引腳彎曲，立碑，錯件，翻身，側立等。
具有掃條碼功能

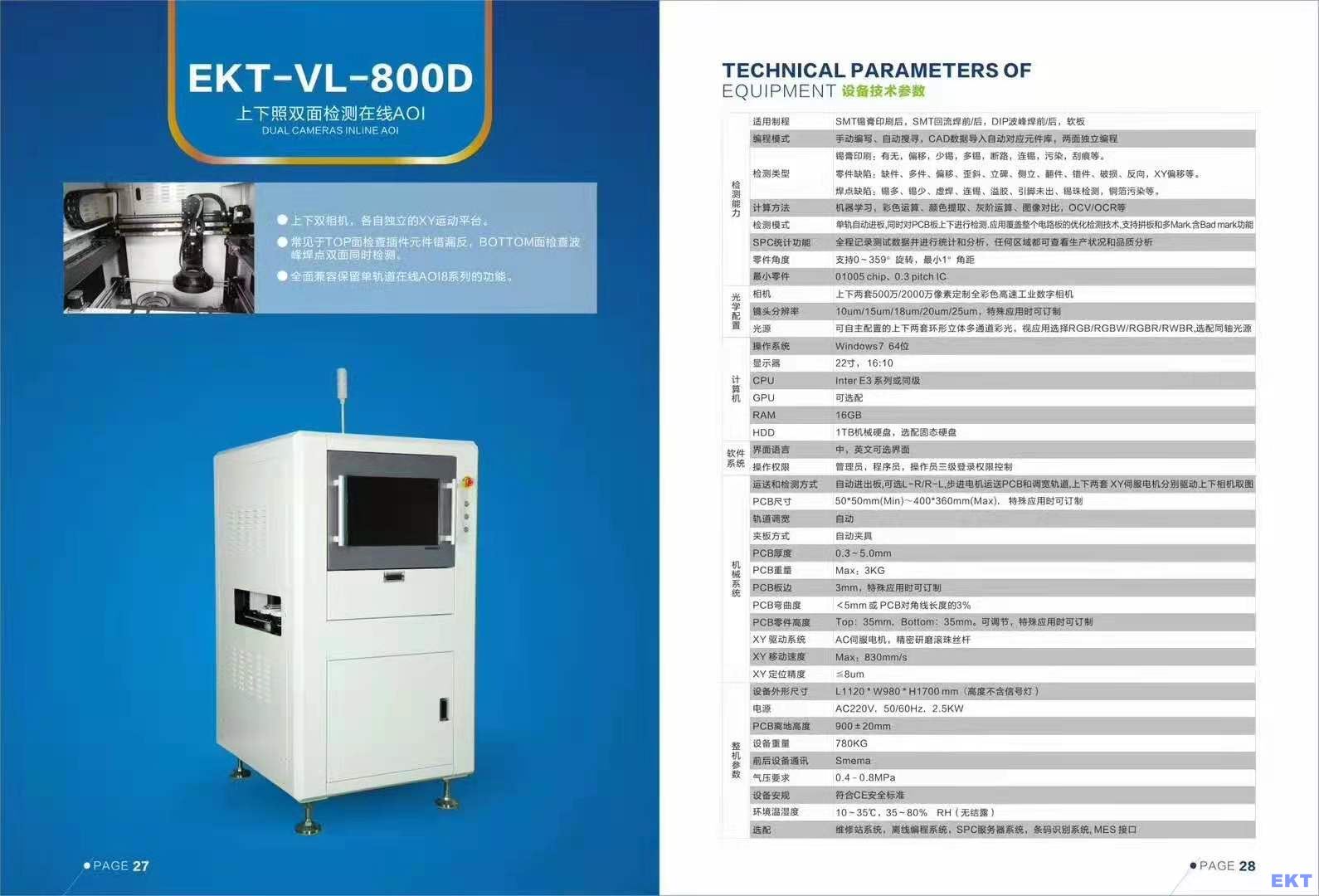

一．在線式上下照雙面檢AOI設備技術參數
（設備型號：EKT-VL-800D）

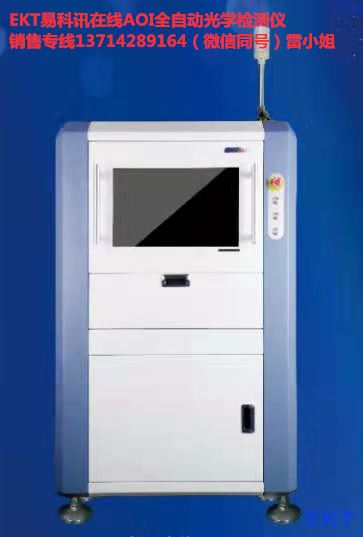

本公司自動光學檢測儀EKT-VL-800D是通過光學原理，綜合運用彩色運算，顏色提取，灰階運算，圖像對比等原理來檢查SMT生產線上貼裝原件的焊接質量、安裝狀態及錫膏印刷的效果，并將不良通過顯示終端輸出的專業產品。其特點是：上下雙相機，各自獨立的XY運動平臺，常見于TOP面檢查插件元件錯漏反，BOTTOM面檢查波峰焊點雙面同時檢測。
|
檢測能力 |
適用制程 |
SMT錫膏印刷后，SMT回流焊前/后，DIP波峰焊前/后，軟件硬板均可 |
|
|
編程模式 |
手動編寫、自動編寫、CAD數據導入自動對應元件庫，兩面獨立編程 |
||
|
檢測類型 |
錫膏印刷：有無、偏移、少錫、多錫、斷路、連錫、污染、刮痕等。 |
||
|
零件缺陷：缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向、 XYθ偏移量數據輸出等。 |
|||
|
焊點缺陷：錫多、錫少、虛焊、連錫、錫球、溢膠、引腳未出、銅箔污染等。 |
|||
|
計算方法 |
機器學習，彩色運算、顏色提取、灰階運算、圖像對比OCV/OCR等 |
||
|
檢測模式 |
單軌自動進板，同時對PCB板上下同時進行檢測，應用覆蓋整個電路板的優化檢測技術，支持拼板和多Matk.含Bad matk功能 |
||
|
SPC統計功能 |
全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析 |
||
|
零件角度 |
支持0~ 359度旋轉。最小1度角距 |
|
|
|
最小零件 |
01005 chip、0.3 pitch IC |
||
|
光學配置 |
相機 |
上下兩套500萬或2000萬像素定制全彩色高速工業數字相機 |
|
|
鏡頭分辨率 |
10um/15um/18um/20um/25um，特殊應用時可訂制 |
||
|
光源 |
環形立體多通道彩光，視應用選擇RGB/RGBW/RGBR/RWBR |
||
|
計算機 |
CPU |
Intel E3-123V3 |
|
|
GPU |
無 |
|
|
|
RAM |
16GB |
|
|
|
HDD |
1TB 機械硬盤 |
|
|
|
OS |
Win 8.或Win 10 1 64bit |
||
|
Monitor |
22寸，16:10 |
|
|
|
機械系統 |
運送和檢測方式 |
自動進出板， 可選L-R/R-L,步進電機運送PCB和調寬軌道， 上下兩套XY伺服電機驅動上下相機取圖 |
|
|
PCB尺寸 |
50*50mm(Min)～500*500mm(Max) |
||
|
PCB厚度 |
0.3～5.0mm |
||
|
PCB重量 |
Max：3KG |
|
|
|
PCB板邊 |
3mm，特殊應用時可訂制 |
||
|
PCB彎曲度 |
＜5mm 或 PCB對角線長度的3% |
||
|
PCB零件高度 |
Top：35mm，Bottom：35mm。可調節，特殊應用時可訂制 |
||
|
XY 驅動系統 |
AC伺服電機，精密研磨滾珠絲桿 |
||
|
XY 移動速度 |
Max：830mm/s |
||
|
XY 定位精度 |
≦8um |
||
|
整機參數 |
設備外形尺寸 |
L1120 * W980 * H1700 mm高度不含信號燈 |
|
|
電源 |
AC220V，50/60Hz，1.5KW |
||
|
PCB離地高度 |
900±20mm |
||
|
設備重量 |
780KG |
||
|
前后設備通訊 |
Smema |
||
|
氣壓要求 |
0.4--0.8MPa, |
||
|
設備安規 |
符合CE安全標準 |
||
|
環境溫濕度 |
10～35℃，35～80％ RH（無結露） |
|
|
|
|
選配 |
維修站系統，離線編程系統，SPC服務器系統，條碼識別和系統，MES接口 |
|
