一．雙軌在線AOI自動光學檢測儀參數確認及驗收標準

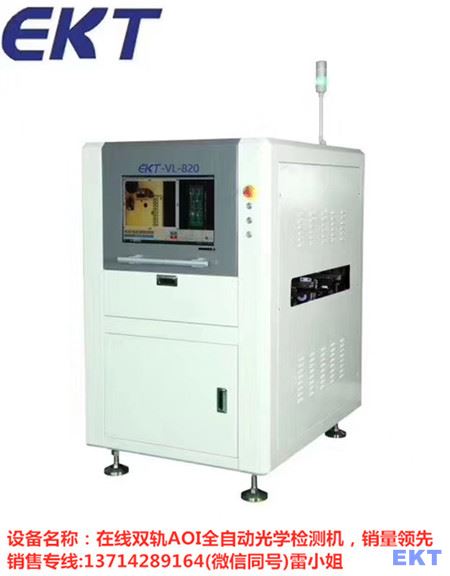

1、設備名稱： 在線雙軌AOI自動光學檢測儀（ 設備型號：EKT-VL-820 ）

2、設備尺寸：長1000mm  寬1440mm  高1620mm

3、設備檢測PCB的尺寸：50*50mm---450mm*330mm

4、鏡頭分辨率：10 um

5、光源:RGB+白光

6、MES要求：留有端口，可讀、可存取，可連接MES系統

7.二維碼讀取：能直接訊取PCB板上的二維碼

8、機器精度：正負0.01mm

9、檢出直通率：按點計算99%~99.5%

10、機器流向：從右-----左

11、機器電腦配置：win8操作系統、32G、1TGB

12、機器計算方法：圖像對比、彩色運算、顏色提取。

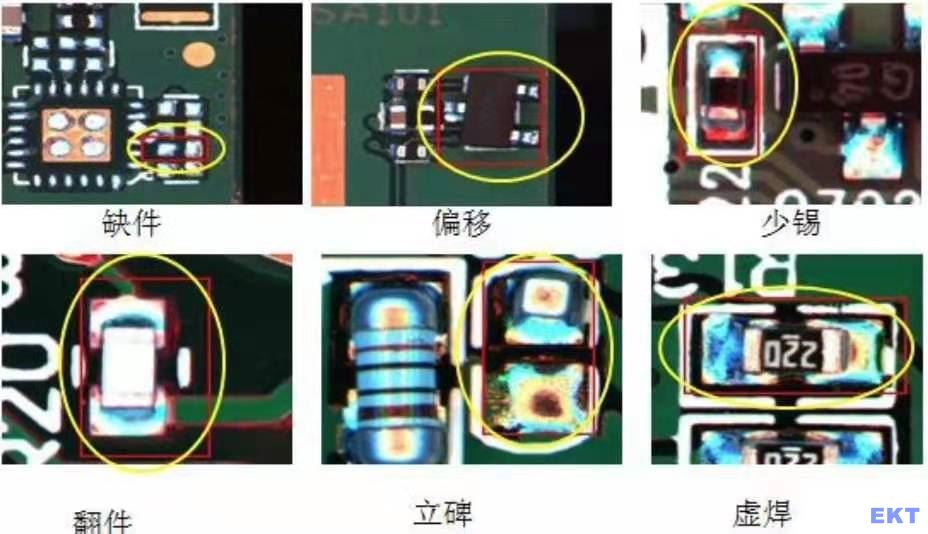

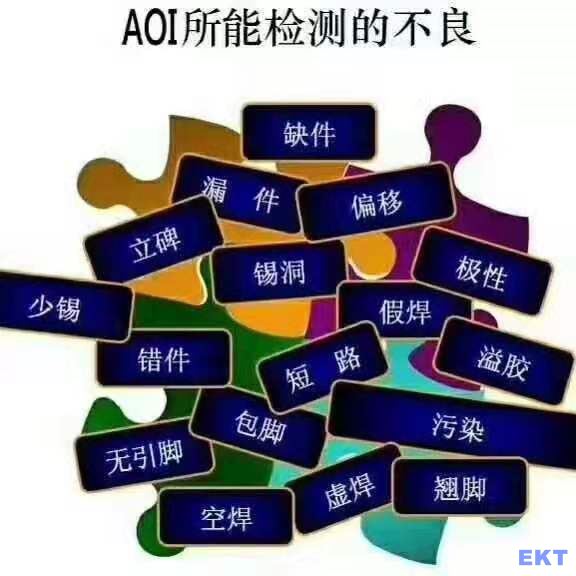

13、檢測項目：錯件、漏件，反向、少錫、多錫、斷路、連錫、污染、缺件、多件、偏移、歪斜、立碑、倒立、翻件、破損、翹腳、金手指、表面刮傷等

14、檢測最小元零件：01005

15、機器檢測零件高度：上：25mm，下：35mm。

16、機器軌道夾持：0.5~3mm

18． 雙軌第1.4導軌固定距離：686 mm或更寬，可調節  可定制

19. 電源/氣壓：AC230V50/60 Hz

深圳易科訊科技有限公司(EKT)成立于2006年，是專業從事自動化設備自主研發設計、生產、銷售與服務的制造商。主要產品為AOI自動光學檢測儀、包括：（在線式AOI.離線式AOI、在線雙軌AOI、加大尺寸非標訂制AOI等） 自動錫渣還原機（SRS）、馬達自動測試儀及SMT周邊輔助產品。EKT設備行銷歐美及東南亞國家，并贏得良好聲譽。

易科訊秉承以人為本的人文精神，信奉誠信、創新、專業、精致的生存和發展理念，以節約社會，環保家園為企業宗旨，凝聚一大批高素質的專業研發設計工程師及熟練的生產技師隊伍，以滿足客戶需求為目的，以創造社會效益為已任，不斷超越自身，追求創新。

公司近年來致力于AOI 自動光學檢測儀及SMT及DIP非標設備的研發、制造與銷售,同時給客戶提供從方案設計到整機、整線規劃的系統服務，以降低客戶的產品制造成本，提高客戶的產品競爭力。幫助大批勞動密集型企業減少人力，創造了更高效經濟效益。

部分成交客戶如下：

金寶電子（中國）有限公司

捷普電子（廣州）有限公司

木林森 (中山) 股份有限公司

中國長城計算機（深圳）股份有限公司

西門子工業自動化產品（成都）有限公司

群光電子（東莞）有限公司

成都飛機工業集團電子科技有限公司（軍工）

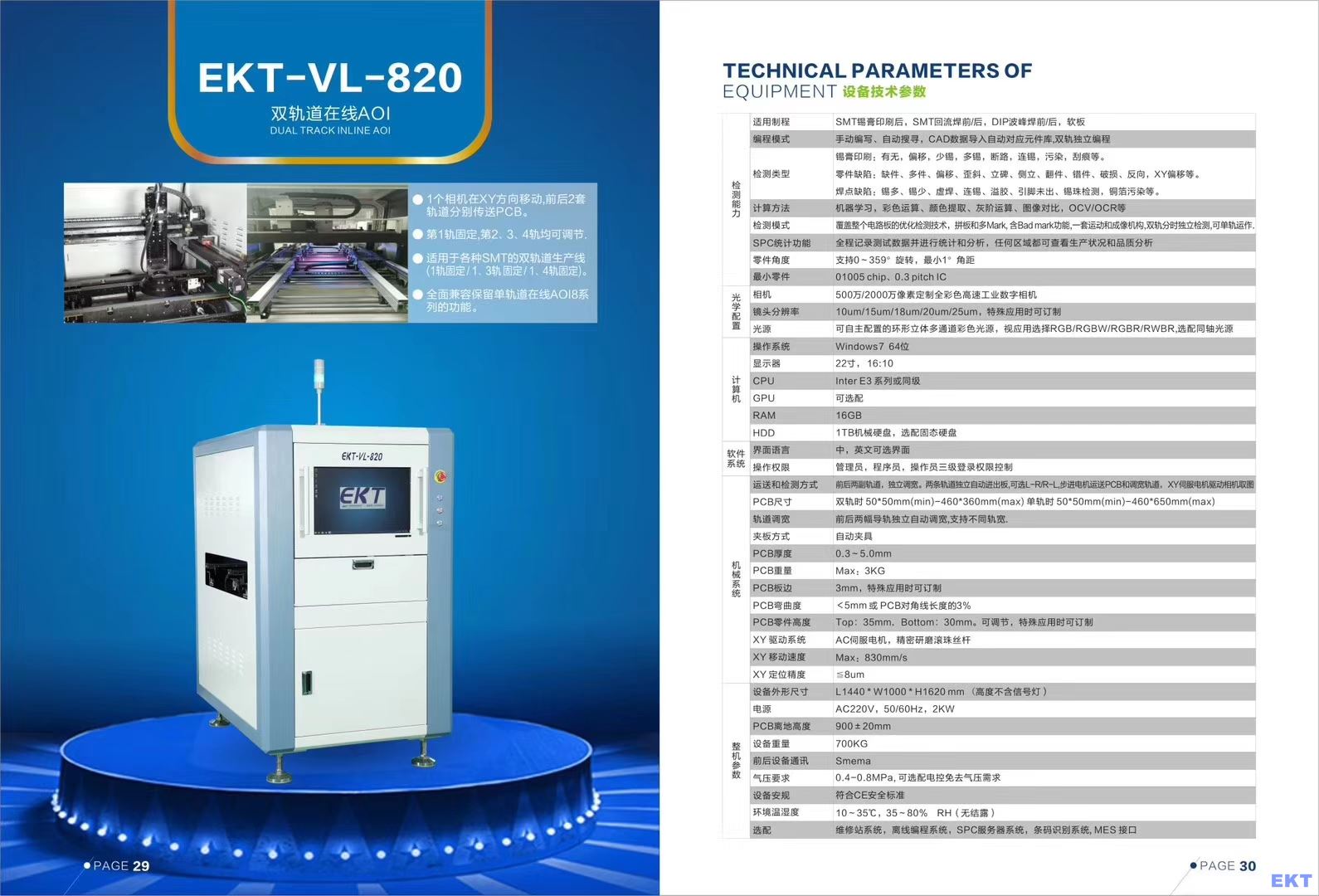

一．雙軌在線式AOI設備技術參數

          （設備型號：EKT-VL-820）

本公司自動光學檢測設備EKT-VL-820是通過光學原理，綜合運用彩色運算，顏色提取，灰階運算，圖像對比等原理來檢查SMT生產線上貼裝原件的焊接質量、安裝狀態及錫膏印刷的效果，并將不良通過顯示終端輸出的專業產品。

二。

三、本型號AOI與同行設備相比的優勢

?  易科訊VL-820 AOI在行業內領先的技術特色：

1）極低誤判率，真正能讓在線AOI無人值守

2  用過AOI才能理解到誤判過多時帶來的困擾，誤判過多會讓人員花費大量時間來重新確認，要么機器前沒法離開人員來確認每一個誤判，或是誤判的PCB太多最后又搬去維修站確認，達不到省人目的。在確保能檢出真正不良品前提下，本機器重復測量結果一致性好、低誤判，才能真正減少人工。

    2）靈活移動的維修站和SPC查詢終端，手機上看SPC

2  無線網絡下使用移動終端，得以在車間任意位置設置工位；

2  采用一對多模式，通過一臺維修工作站確認多臺在線機的檢測數據，以達到節 省人員的目的

2  可精確提示確切的缺陷名稱，以及完善的SQL數據庫系統為支撐，提供餅形圖直方圖形式的SPC統計分析系統，方便客戶進行工藝分析和品質改善

    3）軟件模塊直接讀取條碼，穩定讀取超出1個FOV的條碼

2  可支持軟件模塊直接讀取條碼(1維及2維均可實現)

2  解決了校正技術難點，智能無縫對接拼圖，當條碼超過單個FOV時，可以將被FOV分割的條碼拼接成完整的條碼，飛行FOV面對超大條碼時識別極為困難，而本機毫無壓力（本機不是飛行FOV）

    4）獨創整板匹配功能

2  整板偵測，無縫對接，精確定位，將全板圖像拼接為單圖，真正能檢測電路板任意位置上的拋料、多件、錫珠、錫球、裸銅、金手指劃痕及板材不良等等

?  易科訊VL-820 AOI的重要特色：

1） 真正的定制500萬或選配1600萬像素全彩色高速工業數字相機

2  優先保障高效率、高品質、高穩定工作取圖，還原真實自然的圖像效果

2  配置遠心鏡頭(讓機器檢測“準”)

2  高分辨率、超寬景深、超低畸變以及獨有的平行光設計等，對電路板的翹起及高個元件均能清晰成像，且無斜視

2）Windows 8.1 64bit操作系統(讓機器檢測“快”)

2  軟件架構于64位系統，數據處理速度以幾何級倍增

2  GPU獨立硬件處理圖像(讓機器檢測“快”)

2  不再依賴CPU軟件方式處理圖像，讓CPU專職做非圖像的運算工作，平衡計算機效率

3）同時兼容波峰焊制程

2  矢量分析、彩色運算、顏色提取，優化適用于波峰焊點的檢測算法，穩定地檢測波峰焊前后的元件、焊點品質

2  便捷使用離線編程軟件OLP

2  由于可實時獲取PCB整板圖像，并且以全內存方式存儲，因而可實現在線離線之間無差異化的高效離線編程

4） 機器L-R/R-L的PCB流向可靈活變更

2  兩個方向均可靈活設置，即使在使用后要更換生產線方向，只需在軟件中修改即可，硬件兼容雙向

5） 智能編程

2  智能算法，快速智能編程，無需人工干預，對編程人員要求低，易學習，編程速度快，檢出率高，PASS直通率高，誤報低

2  整板圖像和偏移數據輸出，支持shop floor系統

2  以條碼為文件名的整板電路板圖像實時輸出，準確輸出元件偏移的坐標X、Y、角度值等
